石英石是一種應(yīng)用十分廣泛的材料，其硬度是僅次于鉆石的天然礦產(chǎn)，再加上形成時(shí)色彩豐富的組合，在公共建筑例如學(xué)校，醫(yī)院，酒店，銀行，博物館等都能見(jiàn)到它。石英石尾礦是伴隨著石英石開(kāi)采和提煉過(guò)程中的廢棄物，石英尾礦細(xì)度大，含泥量高，直接堆放于廢料場(chǎng)，容易造成嚴(yán)重的環(huán)境污染、耕地占用、河道水庫(kù)淤塞等不良后果。那么能否利用石英石礦渣生產(chǎn)蒸壓加氣磚設(shè)備砌塊實(shí)現(xiàn)其二次利用。

　　一、試驗(yàn)材料：

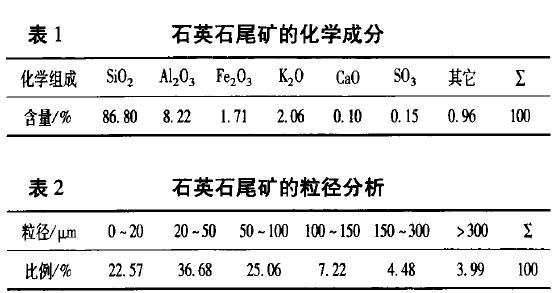

　　1.某地區(qū)石英石尾礦，主要化學(xué)成分二氧化鈣，顆粒直徑在100微米以下，化學(xué)和物理性質(zhì)如下：

　　2.當(dāng)?shù)氐乃�泥，參�?shù)是P.O425級(jí)水泥。

　　二、試驗(yàn)方法

　　蒸壓加氣磚設(shè)備砌塊的制備

　　原料計(jì)量后倒入水泥砂漿攪拌機(jī)混合均勻，加水混合攪拌2min，再加上溶于水中的鋁粉膏和外加劑，快攪45s后慢攪30s;澆筑入100mm*100mm*100mm的試模中，放入恒溫養(yǎng)護(hù)箱發(fā)氣靜停4h后切割托模;將砌塊送入蒸壓釜進(jìn)行飽和蒸汽壓力蒸壓養(yǎng)護(hù)，蒸壓氧化條件：升溫升壓3h，恒溫恒壓8h，降溫降壓2h，蒸壓養(yǎng)護(hù)結(jié)束待蒸壓釜自然冷卻后出釜，進(jìn)行性能測(cè)試。

　　三、總結(jié)

　　1. 以石英石礦渣為主要硅質(zhì)材料制備蒸壓加氣磚設(shè)備砌塊，配比為尾礦：水泥：石灰：石膏為65:10:23:2;產(chǎn)品符合國(guó)家GBT11968-2006中A5.B07級(jí)加氣磚設(shè)備砌塊合格品的要求。

　　2. 利用該尾礦生產(chǎn)蒸壓加氣磚設(shè)備砌塊是可行的，產(chǎn)品屬于低耗能、環(huán)保型新型建筑材料，具有節(jié)能，環(huán)保的特點(diǎn)。

　　3. 該石英石尾礦應(yīng)用于加氣磚設(shè)備砌塊生產(chǎn)，證明了加氣磚工藝對(duì)于原材料有著非常良好的適應(yīng)性，近一步擴(kuò)大的其原材料的獲取途徑。
